사출 성형에서 용융 온도를 제어하는 방법은 무엇일까요? 배럴 온도, 전단열, 스크류 가소화 설계

사출 성형에서 용융 온도는 부품 품질, 성형 안정성 및 생산 효율에 영향을 미치는 핵심 요소입니다. 히터를 통해 배럴 온도를 설정할 수 있지만, 실제 용융 온도는 전단열, 가소화 매개변수, 스크류 설계, 스크류 속도 및 배압에도 영향을 받습니다.

첨단 사출 성형기에서 온도 제어는 단순히 배럴 가열 관리만을 의미하는 것이 아닙니다. 이는 재료 상태 제어와 가소화 에너지 효율을 통합적으로 관리하는 공정입니다. 용융 온도 안정성은 공정 설정뿐만 아니라 기계의 가소화 구조 및 온도 제어 정확도에도 달려 있습니다.

배럴 온도가 실제 용융 온도와 다른 이유는 무엇입니까?

용융 온도와 배럴 온도는 관련이 있지만 동일하지는 않습니다. 둘은 서로 다른 측정 지점과 의미를 나타냅니다. 배럴 온도에만 의존하면 실제 용융 상태를 과소평가하여 품질 편차와 수율 저하를 초래할 수 있습니다.

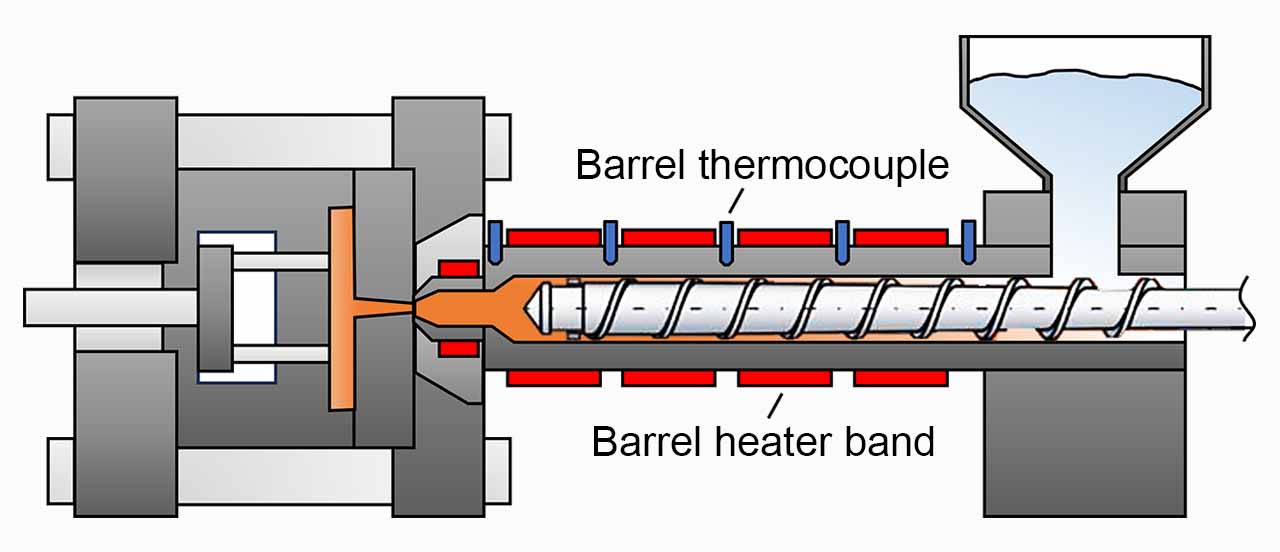

그림 1. 사출 성형기의 코어 가열 구조

배럴에 설치된 열전대는 용융물의 중심부 온도가 아닌 배럴 벽의 온도를 측정합니다. 히터 밴드에서 배럴을 통해 용융물로 열이 전달되어야 하므로 주변 온도 및 장비의 열 손실로 인해 측정값과 설정값 사이에 차이가 발생할 수 있습니다.

용융 온도가 너무 높으면 열분해가 발생하여 변색, 기포, 은색 줄무늬, 그을음 자국 및 유해 가스 방출이 발생할 수 있습니다. 이는 부품 강도와 외관 품질을 저하시킵니다. 용융 온도가 너무 낮으면 유동성이 떨어져 쇼트샷, 불완전 충전, 용접선, 콜드 슬러그 자국 및 불안정한 치수가 발생할 수 있습니다.

따라서 배럴 온도 설정만으로는 실제 용융 상태를 완벽하게 반영할 수 없습니다. 용융물 샘플링, 온도 측정, 교정 및 전반적인 공정 최적화가 필요합니다.

사출 성형에서 전단열은 용융 온도에 어떤 영향을 미칠까요?

용융 온도는 외부 배럴 가열뿐만 아니라 스크류 회전 중에 발생하는 전단열의 영향도 받습니다. 스크류 속도가 높거나 배압이 높으면 강한 마찰과 압축이 발생하여 국부적인 열이 급격히 증가합니다. 경우에 따라 전단열이 히터 입력값을 초과할 수도 있습니다. 이는 특히 배럴 직경이 크거나 PVC 및 PEEK와 같은 고점도 재료를 사용할 때 두드러지며 , 용융 중심부와 가장자리 사이의 온도 차이가 수십 도에 달할 수 있습니다.

산업 분야마다 요구되는 전단 제어 전략이 다릅니다.

• 고속 포장: 단기간 대량 생산 과정에서 충전 불안정, 중량 변동 및 외관 결함을 방지하기 위해 가소화 효율과 안정적인 전단 출력에 중점을 둡니다.
• 정밀 광학 부품: 국부적인 과열, 잔류 응력 및 광학적 결함을 방지하기 위해 낮은 전단력과 균일한 용융 온도가 필요합니다.
• 재활용 소재/미세 기포 성형: 2차 분해를 방지하고 기포 균일성 및 발포율을 유지하기 위해 열 이력 및 전단 에너지 제어가 필요합니다.
• PVC, POM, PLA와 같은 열에 민감한 재료는 분해, 탄화 및 유독 가스 방출을 방지하기 위해 체류 시간 및 저전단 설계에 대한 세심한 제어가 필요합니다.

따라서 용융물의 유동성과 충전 성능을 향상시키려면 히터 입력 이상의 것이 필요합니다. 적절한 스크류 설계, 스크류 속도 조절 및 배압 제어를 통해 용융물의 유동성과 충전 성능을 개선할 수 있습니다.

추가 정보: F CS PVC 인프라 사출 성형 솔루션(건축 배관 부속품용)

스크류 설계는 용융 온도 분포 및 가소화 안정성에 어떤 영향을 미칩니까?

사출 스크류는 플라스틱을 이송하고 녹이는 역할뿐만 아니라, 가소화 에너지 변환 공정의 핵심 제어 부품이기도 합니다.

표준 사출 스크류는 세 부분으로 구성됩니다.

• 공급부: 고체 플라스틱 펠릿을 이송하고 녹는점 근처까지 예열합니다.
• 압축부: 플라스틱을 녹이고 혼합합니다. 여기서 발생하는 전단열이 용융 온도 상승의 주요 원인입니다.
• 계량부: 용융물을 균질화하고 출력을 안정화합니다. 변질이나 유동성 저하를 방지하기 위해 정밀한 온도 제어가 필요합니다.

적절한 스크류 L/D 비율과 압축비는 전단열 발생 및 용융 온도 분포에 직접적인 영향을 미칩니다. 최신 사출 성형기에서 안정적인 용융 품질은 스크류 설계뿐만 아니라 스크류 속도 제어, 가소제 부하 안정성, 기계 강성 및 구동 시스템 정밀도에도 달려 있습니다.

⚡ FCS 기계 설계 예시:

• SA 시리즈 외향 토글 사출 성형기 : 다중 캐비티 및 고속 포장, 자동차 부품, 물류 팔레트, 대형 부품 대량 생산에 적합합니다. 고강성 외향 토글 클램핑과 유압 출력을 통해 장시간 생산 시에도 안정적인 가소화 부하를 유지할 수 있습니다.

• CT-e 시리즈 전자동 사출 성형기 : 전자, 광학, 의료 및 미세 기포 성형 분야에 적합합니다. 고정밀 서보 제어를 통해 가소화 에너지 변동을 줄이고 용융 품질 안정성을 향상시킵니다.

스크류 속도와 배압은 용융 온도에 어떤 영향을 미칠까요?

스크류 회전은 상당한 마찰열을 발생시키는데, 이는 플라스틱 용융의 주요 열원 중 하나입니다. 생산 과정에서 작업자는 회복 시간을 단축하기 위해 스크류 속도를 높일 수 있지만, 이로 인해 용융 중심부 온도가 히터 설정값보다 높아져 국부적인 과열, 품질 저하 및 재료 열화가 발생할 수 있습니다.

실험 결과에 따르면 스크류 회전 속도가 10rpm에서 100rpm으로 증가할 때 평균 용융 온도는 약 3°C 상승하는 반면, 국부적인 온도 상승은 15°C를 초과할 수 있습니다. 이는 고속 가소화 과정에서 전단열이 용융 온도에 상당한 영향을 미친다는 것을 보여줍니다.

그림 2. 스크류 속도가 용융 온도에 미치는 영향 (재료: PP / 기계 톤수: 100톤)

배압은 용융 밀도, 온도 균일성 및 열 전달 효율을 향상시켜 온도 분포를 더욱 안정적으로 만들 수 있습니다.

시험 결과에 따르면 배압이 10bar에서 30bar로 증가함에 따라 평균 용융 온도가 약 1~2°C 정도 서서히 상승하는 것으로 나타났습니다. 또한 색상 혼합 균일성과 점도 안정성이 향상되어 색소 분말 비율이 높은 제품에 특히 적합합니다.

그림 3. 배압이 용융 온도에 미치는 영향

따라서 스크류 속도는 재료의 전단율, 점도 특성 및 스크류 직경에 따라 설정해야 합니다. 적절한 속도 범위는 국부적인 용융 온도 상승으로 인한 품질 변화를 방지하는 데 도움이 됩니다.

▶ 다양한 플라스틱의 열 민감도 및 온도 제어 전략.

열 민감성은 사출 성형 과정에서 열가소성 재료가 가열될 때 열화되거나 변형되는 경향을 말합니다. 재료마다 열 민감성은 크게 다릅니다. PVC, PC, PET와 같은 재료는 온도와 유지 시간을 세심하게 제어해야 합니다.

표 1. 사출 성형 시 일반적인 열가소성 수지의 열 민감도

스마트 사출 성형은 어떻게 경험 기반 제어에서 데이터 기반 제어로 전환하는가?

진정으로 안정적인 용융 품질을 얻으려면 제조업체는 배럴 히터 값을 설정하는 것 이상을 해야 합니다. 전단력 하에서의 재료 거동, 공정 제어 및 기계 설계 통합에 대한 이해가 필수적입니다. 최신 스마트 사출 성형은 노즐 온도 모니터링, 금형 내 온도 모니터링, 물 흐름 및 온도 분석을 채택하고 있습니다. 미래의 기계 경쟁력은 다음과 같은 요소에 집중될 것입니다.

• 에너지 제어의 가소화
• 용융 품질 안정성
• 스마트 데이터 통합

FCS iMF 4.0 스마트 제조 시스템 은 공정 최적화 외에도 가소화 에너지 모니터링, 공정 안정성 분석 및 에너지 관리를 통합하여 ESG, 에너지 절약 및 지속 가능한 제조 목표를 지원합니다.

▶ 자주 묻는 질문

사출 성형 시 용융 온도 제어에 대한 자주 묻는 질문
