FCS Ⅱ의 다중 부품 사출 성형기 35주년 기념 특별 보고서
이전: FCS Ⅰ의 다성분 사출 성형기 35주년 기념 특별 보고서
2. 2액형 사출성형기 정밀개발
하이브리드 사출성형기
2001년 8월 FCS는 석유와 전기 구조를 결합한 AE 시리즈 고속 하이브리드 IMM을 처음 출시했습니다. 한편으로는 전기 위치 정확도와 에너지 절약 기능이 있습니다. 한편으로는 오일 구조의 높은 추력 특성을 유지합니다. 즉, 하이브리드 사출성형기는 전기 IMM보다 비용이 저렴하여 기존 오일 IMM의 높은 에너지 소비와 낮은 정확도를 효과적으로 개선하고 오염과 소음을 크게 줄일 수 있습니다.
연속적이고 고속이며 정밀한 사출을 달성하기 위해 금형 클램핑 장치는 독일 고응답 서보 밸브의 고강성 구조와 폐쇄 루프 제어를 채택합니다. 형체력 제어 정확도는 ±0.5%, 사출 속도 오차는 ±0.1%, 사출 위치 정확도는 0.05mm, 시간 제어 정확도는 0.01초, 완제품의 중량 오차는 0.1% 미만이다. . 정리하면, 하이브리드 IMM의 전체적인 사출 정확도와 안정성은 전기 모델과 동일해 초박형 부품과 미세하고 복잡한 정밀 제품 생산에 적용 가능하다.
이 모델에는 멀티 세그먼트 주입 압축 기능이 탑재되어 있어 각 세그먼트의 위치와 속도를 독립적으로 제어하고 주입 동작과 협력하여 시작점과 끝점을 압축할 수 있습니다. 따라서 다양한 사출 금형의 요구 사항에 적응할 수 있습니다. 하이브리드 구조로 인해 공급, 축적, 모드 전환 및 배출의 복합 작업을 동시에 수행할 수 있어 성형 사이클이 크게 단축됩니다. 기본적으로 FCS AE 시리즈의 출시는 고급 사출 산업을 새로운 단계로 발전시켰습니다.
FCS는 이 기술을 2색 사출 성형기 에 적용했으며 같은 해 전기 서보 모터를 통해 스크류 피드를 구동하고 장착된 고속 폐쇄 루프 하이브리드 2성분 IMM(HB-250Y)을 출시했습니다. 어큐뮬레이터와 고속 주입 장치를 사용하여 하이브리드 다중 회로 시스템을 형성합니다. 주입 폐쇄 루프 제어, 주입 압축 기능(다단계 저압 주입) 및 500mm/s 주입 속도는 모두 당시 매우 발전된 기술이었습니다. 두 주입 장치 모두 주입 속도가 각각 600mm/s 및 400mm/s이고 주입 응답 시간이 25ms인 독일 고응답 폐쇄 루프 서보 밸브를 채택합니다. 또한 폐쇄 루프 서보 제어를 채택하고 정밀한 공급, 에너지 절약, 고속 사출 및 성형 주기 단축 등의 장점이 있습니다. 또한 하이브리드 구조를 기반으로 한 국내 최초의 2액형 IMM이다.
얇은 CD케이스를 제작하는데 사용됩니다. 서보로봇과 자동스태킹 장치를 결합해 성형주기를 7초로 단축해 고속, 높은 자동화 생산능력을 구현한다. 기존 CD 케이스 생산 라인의 수동 조립 병목 현상을 해결할 뿐만 아니라 제품 및 금형 품질도 향상됩니다. 또한 두 기계의 작업을 완료할 수 있어 생산 효율성과 품질이 향상되고 투자 비용이 절감됩니다.
서보 전기 공급 구조, 주입 폐쇄 루프 제어, 주입 압축 기능(다단계 저압 주입) 및 500mm/s 주입 속도는 당시 모두 극도로 발전했습니다. 금형 클램핑 장치는 독일 고응답 서보 밸브의 고강성 구조와 폐쇄 루프 제어를 채택합니다. 모델 평행도 오류는 0.05mm 미만이며, 모드 스위치의 위치 제어 정확도는 ±0.1mm입니다. 두 분사 요소 모두 분사 속도가 각각 600mm/s 및 400mm/s인 독일의 고응답 폐쇄 루프 서보 밸브를 채택합니다. 또한, 사출 응답시간은 25ms, 사출 위치 정확도는 ±0.1mm, 압력 제어 정확도는 ±0.5%, 시간 제어 정확도는 0.01s, 완제품 중량 오차는 0.1% 미만이다.
이 모델에는 다중 세그먼트 주입 압축 기능도 있으며 주입 압축 세그먼트는 0.01mm까지 정확합니다. 본 모델은 국내 2액형 IMM 최초로 고속사출 Closed Loop System을 채택한 모델로 단색, 2색, 균질, 이종, 다층 사출 기능을 갖추고 있어 공정단축, 생산성 증대, 비용을 절감하고 고정밀, 고품질 및 다기능 2개 부품 성형을 향해 큰 발전을 이루었습니다.
이 모델은 2001년 타이페이 국제 고무 및 플라스틱 산업 전시회에서 “플라스틱 고무 기계 R&D 혁신 제품 대회”에서 “우수상”을 수상했고, 2002년에는 “대만 우수상”을 수상했습니다. 그러나 전동 스크류 이송 구조( Electric Screw Drive, ESD)는 유럽과 미국의 IMM에서는 매우 보편화되었으나, 국내 IMM에서는 아직 적용되지 않고 있다. 따라서 이 고속 정밀 2성분 IMM을 통해 FCS는 국내 2성분 IMM의 기술 개발을 다시 작성할 수 있었고 FCS는 중국에서 고급 정밀 성형 기술의 선구자로 평가되었습니다. (출처: 중국 플라스틱 가공 장비 산업 연구 보고서)

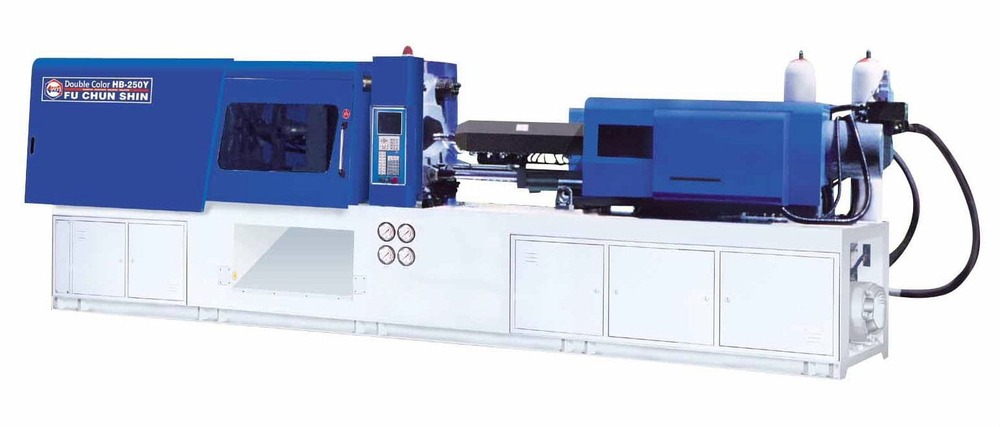

그림: HB250Y는 2001년 타이페이 국제 고무 및 플라스틱 산업 전시회에서 "플라스틱 고무 기계 R&D를 위한 혁신 제품 대회"에서 "우수상"을 수상했습니다.
사출 장치의 정밀도 향상 외에도 선삭 구조의 지속적인 최적화도 2성분 IMM의 중요한 진전입니다. 턴테이블과 샤프트의 회전 속도와 정확도는 초기 랙 구조에서 유압 모터 드라이브, 서보 전기 드라이브에 이르기까지 크게 향상되었습니다. 2005년에 Ningbo FCS는 독일 전자 제조업체로부터 CE 사양 2성분 IMM 주문을 받았습니다. 이는 Ningbo FCS가 유럽에서 받은 최초의 2성분 IMM 주문입니다. 한편, FCS 2성분 IMM은 외국 고객들로부터 인정을 받았습니다. 그리고 FCS 2액형 IMM은 유럽 안전 표준을 충족하고 국제 기술 수준에 도달하여 국내 2액형 IMM을 유럽과 미국으로 수출할 수 있게 되었습니다. 현재 FCS 2성분 IMM은 CE 인증을 통과하여 유럽 시장 진출에 유리한 조건을 제공합니다.
2006년부터 서보 절전형 모델이 인기를 끌었습니다. 2007년에 FCS는 다중 구성 요소 IMM을 위한 고정밀 및 절전 경로를 열기 위해 서보 절전형 2개 구성 요소 IMM을 출시했습니다. 2014년 FCS는 2개 부품 금형과 고객의 새로운 기술 요구 사항을 충족하기 위해 2세대 FB 2개 부품 IMM을 출시했으며 400톤 미만의 소형 2개 부품 IMM 사양을 업그레이드하여 구조적 강성과 턴테이블을 최적화했습니다. 성능을 향상시키고 더 많은 주입 장치 옵션을 추가하여 제품 기술 업그레이드에서 고객을 성공적으로 지원할 뿐만 아니라 FCS 2성분 IMM의 지속적인 선도적 이점을 보장했습니다.
그림: 2014년 2세대 로터리 테이블 2성분 IMM (FB230R)

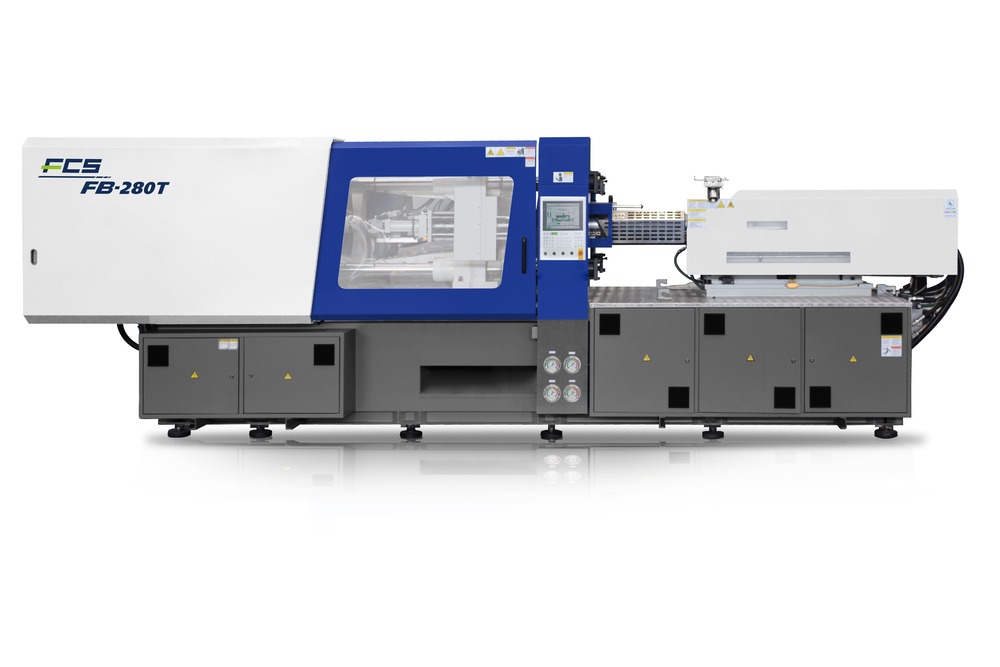

그림: 2015년 2세대 로터리 축 2부품 IMM (FB280T)
3. 2액형 사출성형기 전문 개발
3.1 사무용품에 2액형 IMM 적용
일반적으로 2컴포넌트 IMM은 산업별 맞춤형이며 고도로 맞춤화되어 일반 단색 IMM과 크게 다릅니다. 2001년 12월 닝보 FCS가 설립되었습니다. 당시 일반 IMM은 이미 중국에서 포화 상태였습니다. Ningbo FCS 설립 초기에는 전용 IMM이 주력이었습니다. 중국 시장에는 이미 펜 제조 산업 전용 2액형 IMM이 있었습니다. 그러나 FCS의 조사와 검증 결과 개선이 필요한 부분이 많이 있었습니다.
2003년 6월, Ningbo FCS는 더 넓은 금형 공간, 더 빠르고 더 정확한 턴테이블 위치 지정, 이동 가능한 중심 거리, 더 짧은 성형 주기 및 더 높은 제품 수율을 제공 하는 "전용 펜 제작 2성분 IMM"(FB-200R )을 출시했습니다. 이러한 특성으로 인해 FB-200R은 출시 이후 큰 인기를 끌었습니다. 처음에는 원저우의 주요 펜 제조 기업이 FCS 2성분 IMM을 채택했습니다. 나중에 닝보와 상하이의 펜 제조 기업도 FCS 2성분 IMM을 구입했습니다. 마지막으로, 전체 중국 펜 제조 업계의 상위 5개 펜 제조 기업이 FCS 2성분 IMM을 사용하여 본토 시장에서 FCS 2성분 IMM의 인기가 높아졌습니다. 이 기계는 중국 펜 제조 산업의 업그레이드를 촉진할 뿐만 아니라 본토에서 2개 구성 요소 IMM의 개발을 촉진합니다.

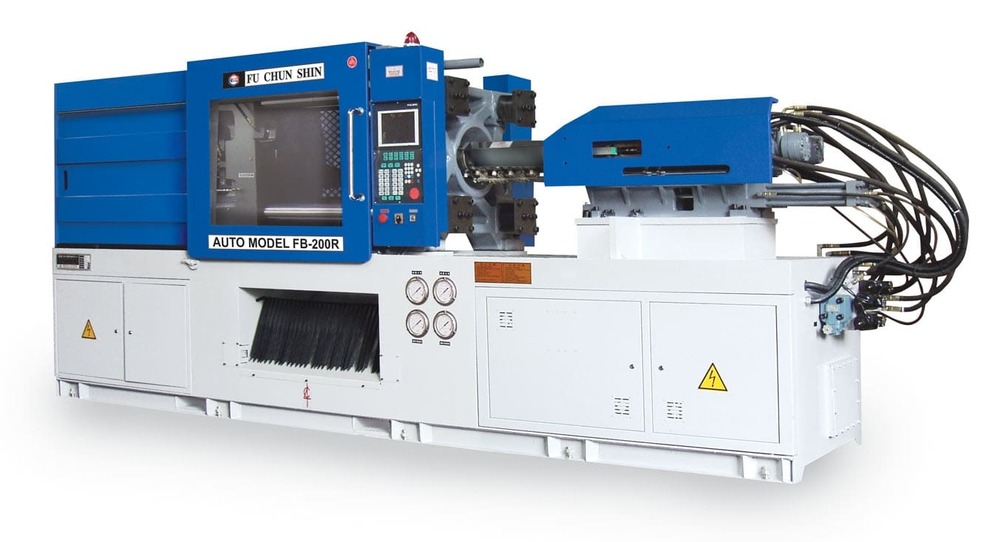

그림: 2003년 1세대 전용 펜 제작 2액형 IMM (FB200R)

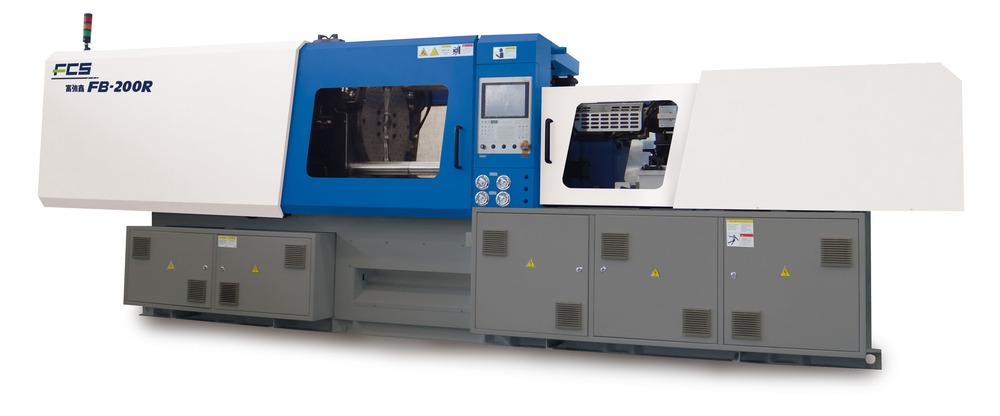

그림: 2014년 2세대 전용 펜 제작 2액형 IMM (FB200R)
3.2 휴대폰 산업에서의 2액형 사출성형기의 적용
2000년 이후 전 세계적으로 휴대폰 산업은 호황을 누리고 있으며, 휴대폰에 대한 수요는 매년 기하급수적으로 증가하고 있습니다. 휴대폰 생산과정에서 다양한 전자부품은 물론이고 하우징, 버튼, 커넥터 등 휴대폰 구조물을 생산하려면 고품질의 제품을 생산하기 위해 고정밀 기계가 필요합니다. 이러한 수요를 고려하여 FCS는 2004년에 휴대폰 업계를 위한 FB-140R 전용 버튼 제작 2부품 IMM을 출시했습니다.
이 모델은 원래 주입 요소의 효율성과 정확성을 향상시켰습니다. 출시 이후 국내 고객들의 채택은 물론, 다수의 국내 휴대폰 제조사로부터 호평을 받고 있다. 2004년에는 단일 지역에서 판매량이 거의 50세트에 이르렀습니다. 2018년에도 일부 한국 고객들은 여전히 버튼 제작 전용 2액형 IMM을 구매했습니다. 이 모델의 장기적으로 높은 판매 실적은 FCS 2개 구성 요소 IMM이 고객 요구를 충족할 뿐만 아니라 더 높은 고객 이익을 창출한다는 것을 다시 한 번 입증합니다.
그림:2004년 전용 버튼 제작 2부품 IMM(FB140R)

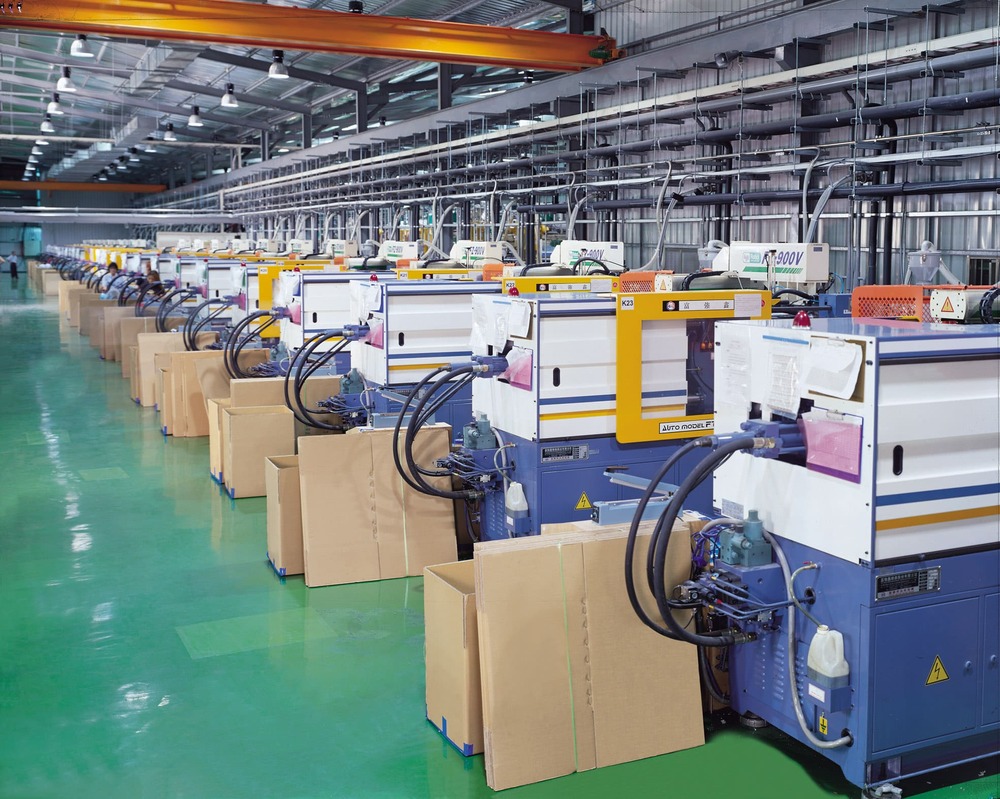

그림:전자제품 고객이 구매한 FCS 2성분 IMM
3.3 자동차 예비 부품 산업에서 2액형 사출 성형기의 적용
2006년 이후에는 2액형 IMM의 적용 범위가 자동차 예비 부품 산업(자동차 조명 및 내외장 장식)으로 확대되었습니다. 1,000톤 이상의 FCS 모델은 기본적으로 자동차 경공업을 대상으로 하며 창저우, 쑤저우, 타이저우, 쿤산, 상하이, 우후, 바오딩, 심양, 충칭, 광시 및 칭다오에서 판매됩니다. 이후 대형 2색 사출기는 대형 자동차 내외장 부품에 적용된다.

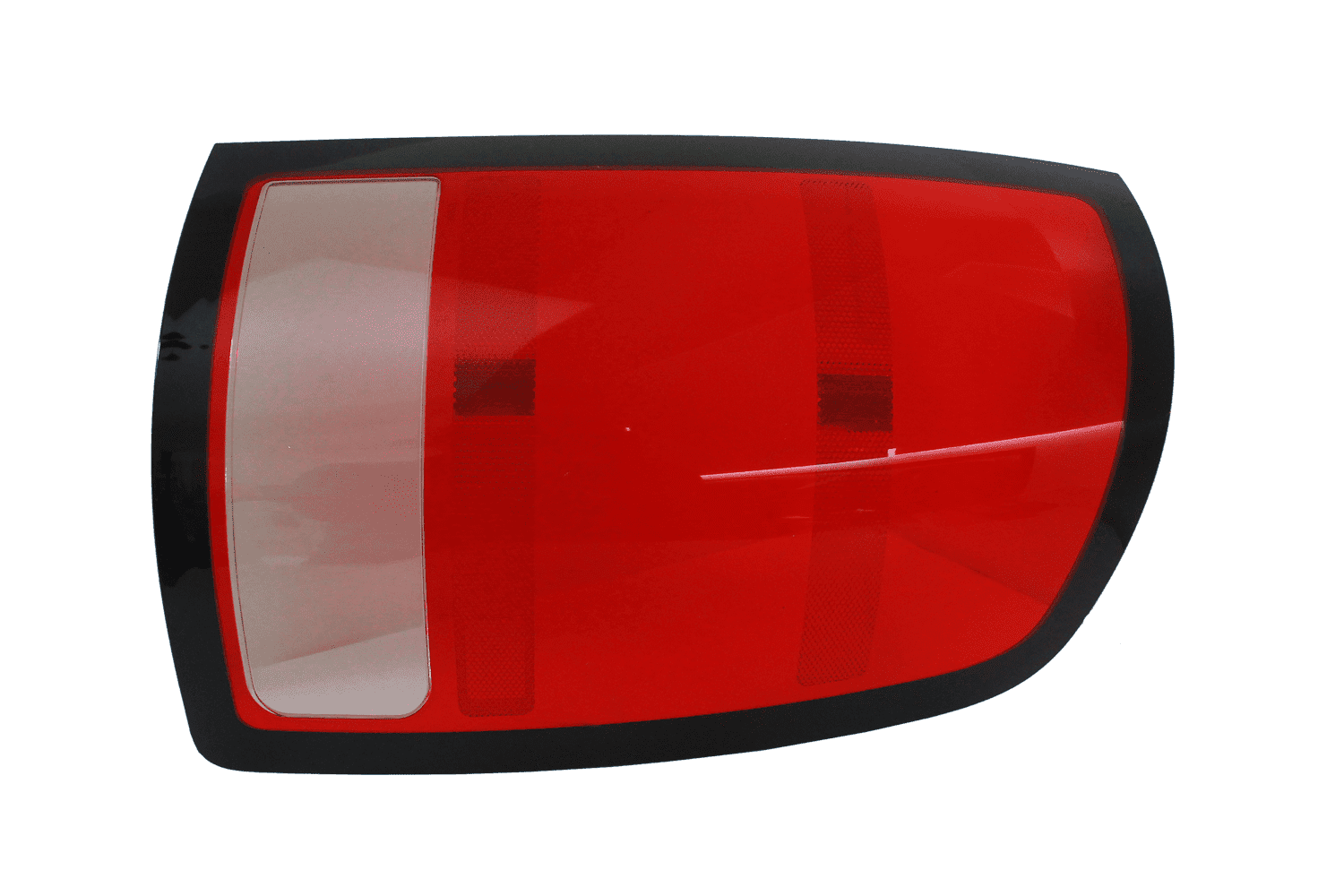

그림:3색 후방 조명
FCS 대형 2성분 IMM은 턴테이블의 지지력과 위치 정확도, 사출 요소의 가소화 설계에 중점을 두고 있어 중국에서 다색 성형 기술과 다성분 내외장 제품의 급속한 발전을 촉진합니다. 자동차 산업. 또한 2015년 초부터 중국 자동차 부품 산업의 복잡한 다성분 공정 문제를 해결하기 위해 FCS 대형 복합 가공 3성분 IMM을 개발 및 적용했으며 다성분 성형을 발전시켰습니다. 중국 자동차 부품 기술을 국제적으로 선도하는 수준으로 끌어올렸습니다.

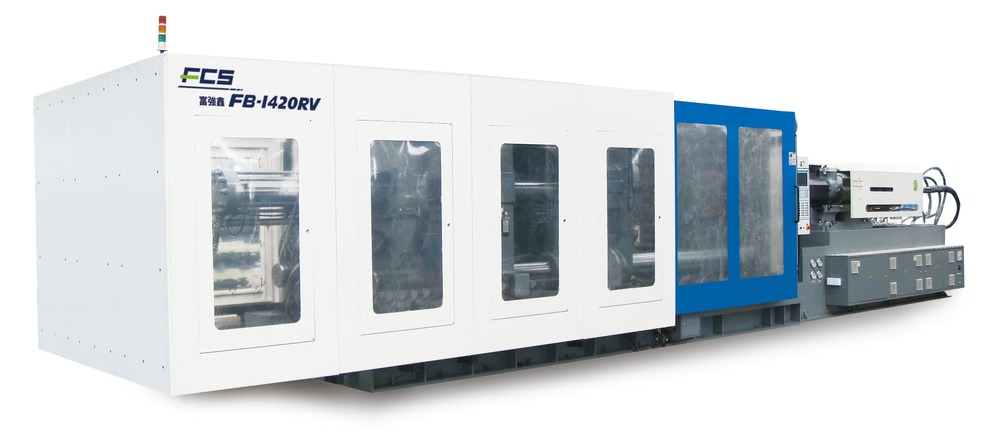

그림: 2008년 자동차 전용 조명 2액형 IMM(FB1420R)
자동차 예비 부품 산업에서는 공조 파이프 밸브 시스템에 필요한 밀봉 성능으로 인해 다중 구성 요소 성형 기술에 대한 수요가 높아졌습니다. 이에 FCS는 2009년 피기백 주입 구조를 갖춘 2액형 IMM(FB-350)을 출시했습니다. 사출 요소는 컴팩트한 업-다운 구성을 채택하므로 중량 차이가 큰 두 제품과 씰이 있는 자동차 부품을 사출하는 데 적합합니다.
또한, 본 모델의 피기백 구조는 단색 제품 생산이 가능하여 사용 범위가 확대되고 고객에게 더 큰 혜택을 제공합니다. W형 피기백 사출 구조는 유럽과 미국의 사출기에서 더 일반적입니다. 수입된 2액형 IMM으로 생산해야 했던 많은 금형이 점차적으로 FCS W형 피기백 2액형 IMM으로 생산되었습니다. 그때부터 FCS 2성분 IMM이 수입된 2성분 IMM을 교체하기 시작했습니다.

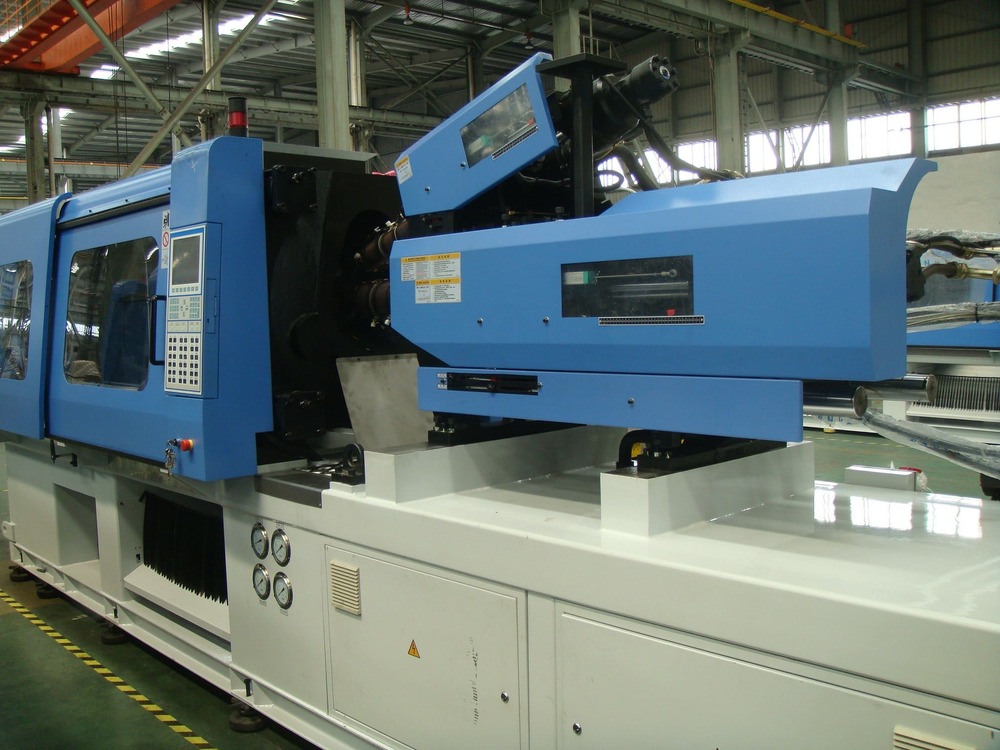

그림:2009년 소형 피기백 2성분 IMM(FB350)
3.4 화장품 산업에서 2액형 사출성형기의 적용
FCS 2컴포넌트 IMM 중에서 FB-260R은 가장 잘 팔리는 모델이며 FCS 2컴포넌트 IMM의 "클래식"이라고 할 수 있습니다. FB-260R의 상당 부분은 립스틱 튜브, 페이셜 크림 박스, 아이브로우 펜슬, 면도기, 제모제, 페이셜 마사지기 등 화장품 업계에서 사용됩니다. 이 모델은 2004년 대량 생산을 위해 FCS Ningbo에 도입되었습니다. 이 모델은 고성능 응용 분야에 포지셔닝되어 있으며 특히 고정밀도 및 외관 요구 사항이 있는 화장품 용기에 적합합니다.
시장 성과는 FCS 2성분 IMM이 안정적인 성능, 높은 제품 수율, 높은 사출 속도 및 우수한 표면 품질을 가지고 있음을 보여줍니다. 또한, 두껍고 투명도가 높은 제품에도 저속 안정성을 제공합니다. 좋은 평판으로 인해 대만, 일본, 프랑스의 많은 대형 화장품 회사에서 FCS 2액형 IMM을 채택했습니다. 2014년에 FCS는 모델을 2세대로 업그레이드하여 클래식 2성분 IMM의 전설을 이어갔습니다.

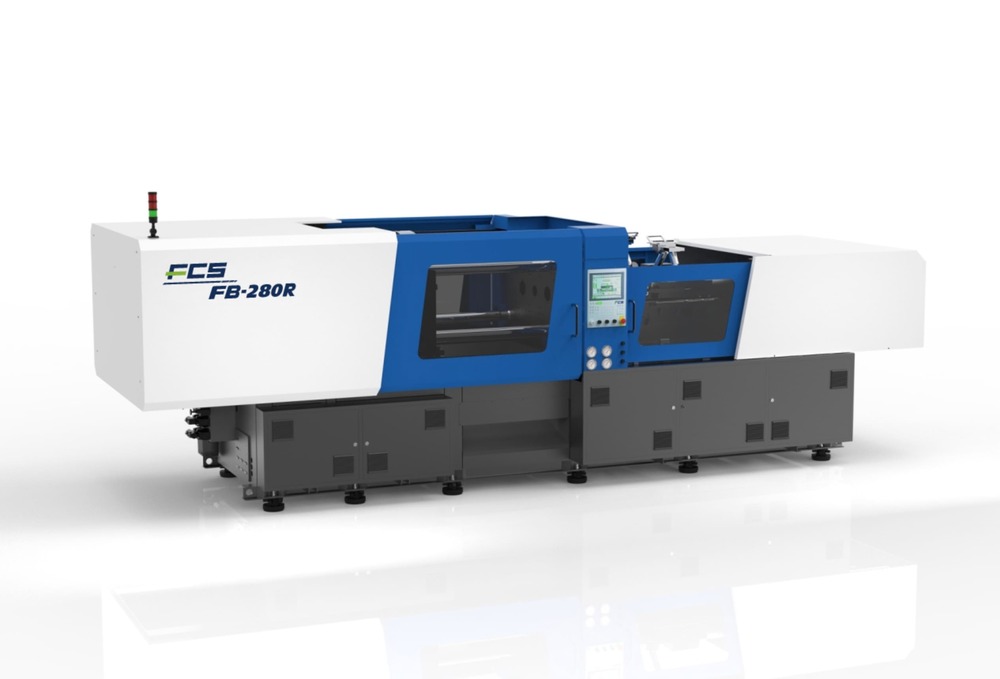

그림:클래식 베스트셀러 FCS 2성분 IMM, FB 시리즈
3.5. 노트북 컴퓨터 산업에 2액형 사출성형기 적용
2008년에 Apple은 세계에서 가장 얇고 가벼운 노트북(MacBook Air)을 출시했습니다. 2010년, Apple의 iPad는 태블릿 컴퓨터의 물결을 일으켰습니다. 2012년부터 중국의 얇은 노트북과 태블릿이 점차 등장하고 있으며, 얇은 노트북과 태블릿의 특성은 고정 장치와 밀봉 디자인을 통합하여 무게를 줄이고 조립 효율성을 향상시켜야 합니다. 따라서 2액형 주입기술을 채택할 필요가 있다. 그러나 전자 부품의 정밀도, 복잡한 구조 및 고품질 외관 특성은 2액형 IMM에 대한 요구 사항이 더 높습니다.

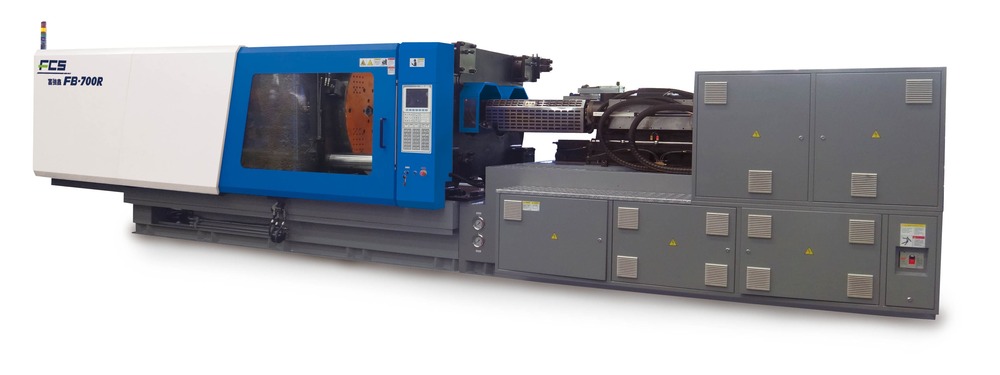

그림:2014년 전용 노트북 컴퓨터 2컴포넌트 IMM(FB700R)
이를 고려하여 FCS는 2014년에 얇은 노트북 컴퓨터 전용 고정밀 2성분 IMM인 FB-700R 및 FB-850R을 출시했습니다. 중형 고정밀 2액형 IMM은 턴테이블 속도, 위치 정확도, 형폐 정확도, 사출 속도 측면에서 크게 향상되어 특히 얇고 고유량 비율이 높으며 정교한 전자 제품에 적합합니다. 출시 후 많은 고객에게 널리 구매되었으며 중형 국내 2액형 IMM에 대한 새로운 응용 분야를 개발했습니다.

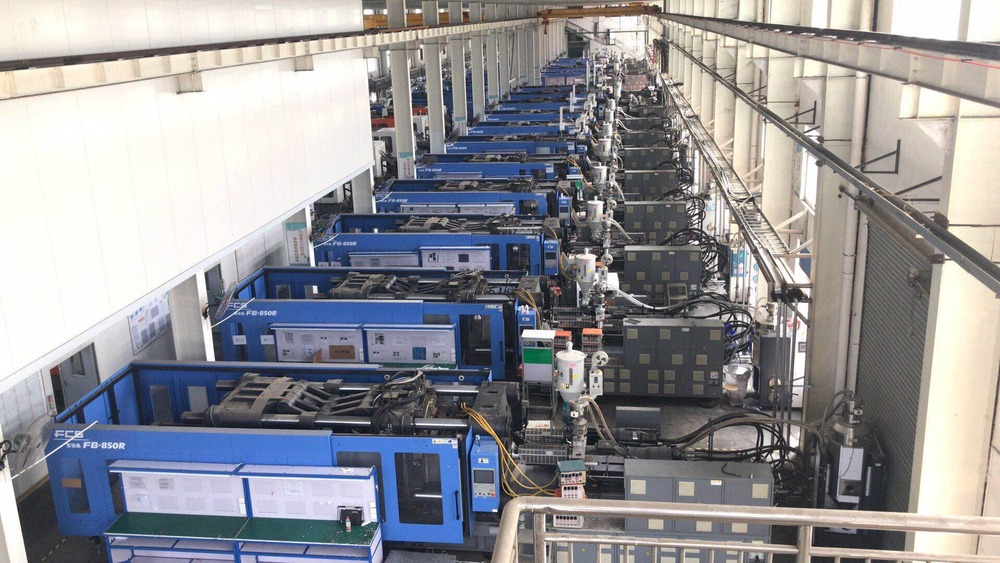

그림:고객이 구매한 FCS의 전용 노트북 컴퓨터 2개 구성 요소 IMM
3.6 의료제품 산업에서의 2액형 사출성형기의 적용
위에서 언급한 바와 같이, 전통적인 FCS 2액형 IMM인 FB-260R은 화장품 산업뿐만 아니라 차광 특성을 지닌 이중 레이어 주사기, 호흡 마스크, 의료용 포장 커버 등 의료 장비 산업에도 널리 적용됩니다. 사출 성형 분야에서는 의료 장비가 일정한 점유율을 차지하고 있습니다. 그러나 의료 제품에 2액 성형 기술을 적용하려면 클린룸 공간, 높이, 생산 영역의 청결도, 열원 방출 제어, 폐기물 비율 제어 및 기타 요소를 고려해야 합니다.
위의 특별한 요구 사항을 충족하기 위해 FCS는 이 모델을 개선하고 국내외 의료 장비 회사에서 채택한 의료 제품 전용 2성분 IMM을 출시했습니다. (참고: 2019년 5월 광저우에서 열리는 Chinaplas 기간 동안 FCS는 더 많은 다중 캐비티 2성분 주입 캡 성형 시스템을 전시할 예정입니다. 방문을 환영합니다. 부스: 3.1 홀 F21)

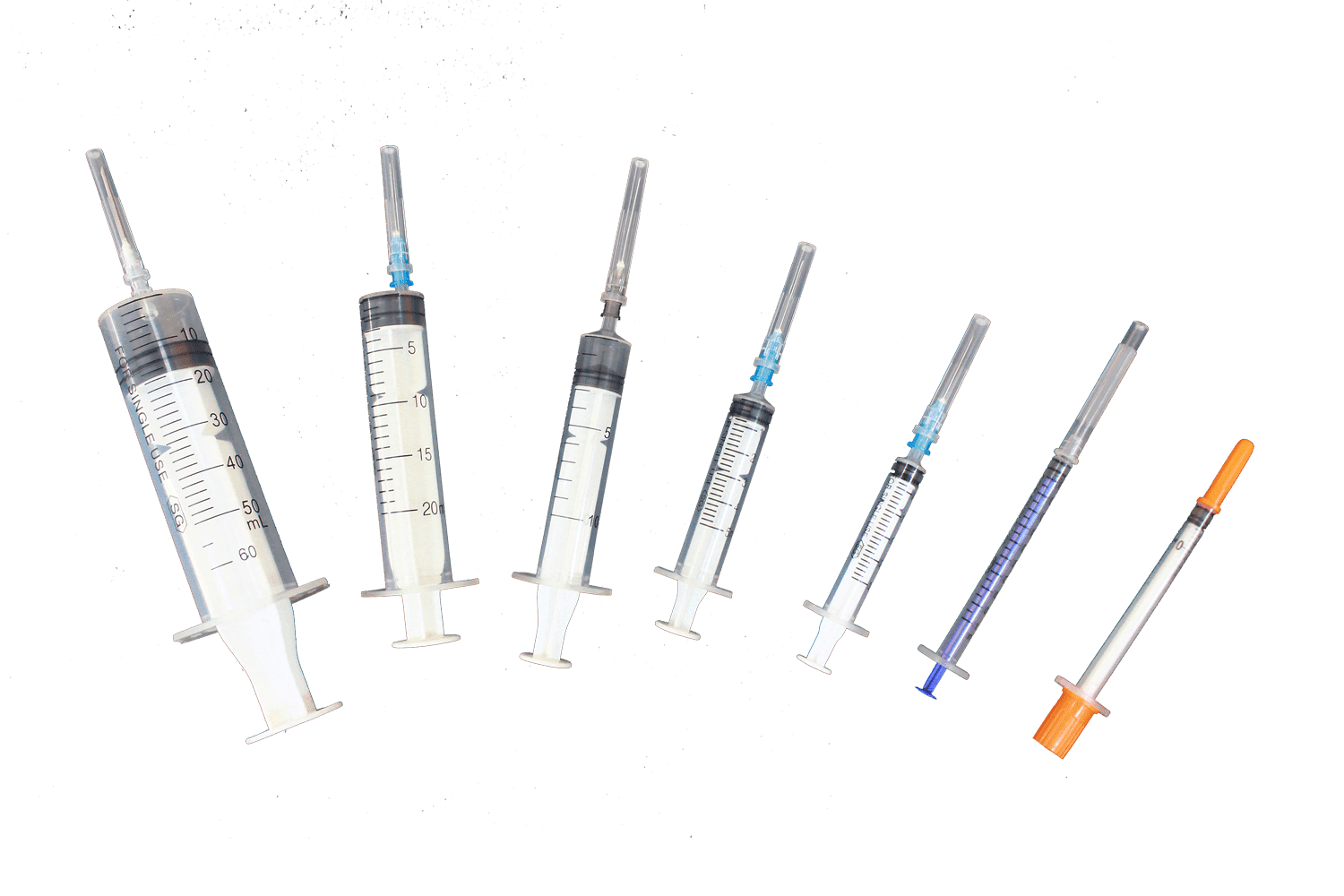

그림:의료용품-주사기와 주입캡
의료 장비의 2성분 성형 공정에서는 연질 고무와 경질 고무의 조합이 기술적 초점이며, 이는 사출 요소의 위치 정확도와 금형 클램핑 요소의 강성에 대한 높은 요구 사항을 제시합니다. 특히, 멀티 캐비티 제품 생산 시 작은 편차로 인해 제품 불량이 발생할 수 있습니다. 이러한 기술적 어려움을 가장 잘 반영한 제품이 멀티캐비티 다성분 칫솔손잡이 생산이다. 2012년 FCS는 관련 금형 제조업체와 협력하여 칫솔 전용 다성분 IMM FB-550R을 출시했으며, 이는 국제 칫솔 제조업체에서 널리 적용되었습니다.
그림:다성분 칫솔 손잡이
2016년에 FCS는 업그레이드된 전용 칫솔 기계 FB-600T(다성분 포함)를 출시했습니다. FB-600T 2성분 IMM은 원래의 9가지 단색 기계(2차 성형 공정)를 대체하여 비용을 절반으로 절약할 뿐만 아니라 공간을 확보하되 인력을 줄입니다(24명에서 3명으로 3교대). 더 중요한 것은 수율(95%에서 99%)과 효율성이 향상된다는 것입니다. FB-600T 다중 구성 요소 IMM은 "수입 교체"의 책임을 집니다. 고정밀 금형 및 자동화 주변기기와 결합하여 고객이 원래 사용했던 수입 다성분 IMM을 대체하고 초고가성비로 고객에게 더 높은 수익을 창출합니다. 고객은 FCS 다중 구성 요소 IMM을 Golden Chicken과 비교했습니다. 이는 FCS 2성분 IMM의 사명이기도 합니다. “국내 다성분 IMM 개발을 지속적으로 추진하고, 수입 기계를 대체할 최고의 브랜드가 되며, 고객을 위한 더 높은 효율성을 창출합니다.”
2018년 12월, FCS Ningbo의 FB-600T 다중 구성 요소 IMM(전용 칫솔 핸들 다중 캐비티 다중 구성 요소 IMM)이 China Machinery가 주최한 "기계 산업 개혁 개방 40주년 기념 우수 제품"으로 선정되었습니다. FCS 다중 구성 요소 IMM의 장점을 확인한 산업 연맹. (2019년 5월 광저우 Chinaplas에서 FCS는 다중 구성 요소 칫솔 핸들 성형 시스템을 선보일 예정입니다. 방문을 환영합니다. 부스:3.1 F21)
그림:2016년 전용 칫솔 다성분 IMM(FB600T)
